Mekkora az eps szendvicspanel nyírási modulusa?

A nyírási modulus, más néven merevségi modulus, az anyag alapvető tulajdonsága, amely leírja az anyag nyírási deformációval szembeni ellenállását. Az EPS (expandált polisztirol) szendvicspanelekkel összefüggésben a nyírási modulus megértése kulcsfontosságú a szerkezeti teljesítmény és a különféle alkalmazásokhoz való alkalmasságának értékeléséhez. EPS szendvicspanelek szállítójaként gyakran kérdeznek tőlem ezeknek a paneleknek a nyírási modulusáról és annak következményeiről. Ebben a blogbejegyzésben elmélyülök a nyírási modulus fogalmában, elmagyarázom, hogyan kapcsolódik az EPS szendvicspanelekhez, és megvitatom a mérnöki és építőipari jelentőségét.

A nyírási modulus megértése

Mielőtt belemerülnénk az EPS szendvicspanelek sajátosságaiba, először értsük meg, mi az a nyírási modulus. Ha egy anyag felületével párhuzamosan erőt fejtünk ki, az anyag deformálódását okozza csúszással vagy nyírással. A nyírási modulus (G) a nyírófeszültség (τ) és a nyírási alakváltozás (γ) aránya az anyag rugalmassági tartományán belül. Matematikailag a következőképpen fejezhető ki:

[ G = \frac{\tau}{\gamma}]

A nyírófeszültség (τ) az anyag felületével párhuzamosan kifejtett, egységnyi területre kifejtett erő, míg a nyírófeszültség (γ) az anyag szögdeformációja vagy alakváltozása az alkalmazott nyírófeszültség következtében. A nyírási modulus az anyag nyírási merevségének mértéke, és általában nyomásegységekben, például pascalban (Pa) vagy megapascalban (MPa) fejezik ki.

EPS szendvicspanelek nyírási modulusa

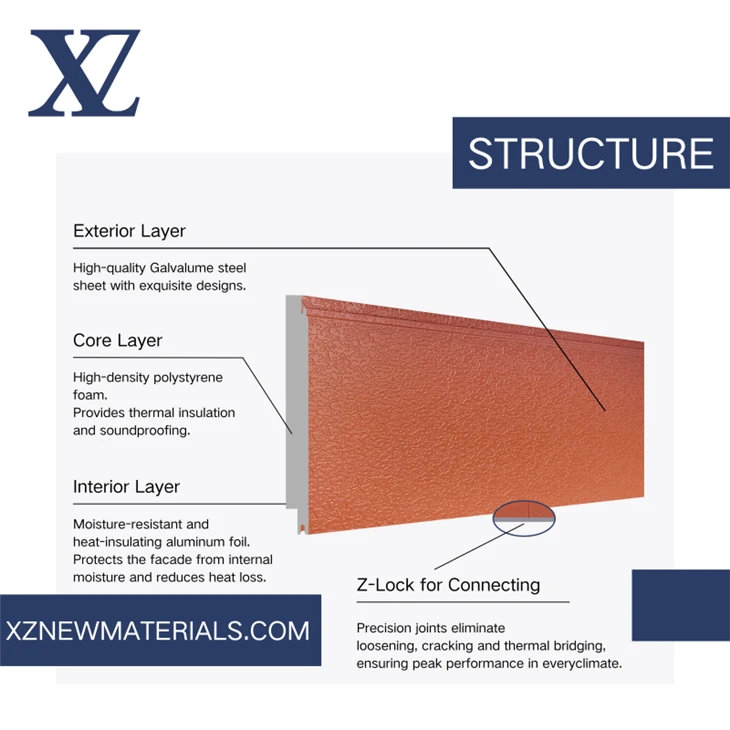

Az EPS szendvicspanelek egy habosított polisztirolhab magrétegből állnak, amely két külső burkolóanyag, például fém, üvegszál vagy rétegelt lemez között van elhelyezve. Az EPS szendvicspanel nyírási modulusa számos tényezőtől függ, beleértve a maganyag tulajdonságait, a burkolóanyagokat és a rétegek közötti kötést.

Az EPS maganyag viszonylag alacsony nyírási modulussal rendelkezik a burkolóanyagokhoz képest. A habosított polisztirol egy könnyű és rugalmas anyag, cellás szerkezettel, amely lehetővé teszi, hogy nyírófeszültség hatására könnyen deformálódjon. Az EPS hab nyírási modulusa jellemzően 1 és 10 MPa között van, a hab sűrűségétől és összetételétől függően.

A burkolóanyagok viszont sokkal nagyobb nyíró modulussal rendelkeznek. A fémburkolatok nyírási modulusa például 20-80 GPa, míg az üvegszálas burkolatok 10-30 GPa nyírómodulussal rendelkezhetnek. A burkolóanyagok nagy nyírási modulusa további merevséget és szilárdságot biztosít a panelnek, így segít ellenállni a nyírási deformációnak.

A mag és a burkolóanyagok közötti kötés szintén döntő szerepet játszik a szendvicspanel nyírási modulusának meghatározásában. Az erős kötés biztosítja a nyíróerők hatékony átvitelét a rétegek között, lehetővé téve, hogy a panel kompozit szerkezetként működjön. Ha a kötés gyenge vagy meghibásodik, a panel leválását vagy a rétegek szétválását tapasztalhatja, ami jelentősen csökkentheti a nyírási modulusát és szerkezeti teljesítményét.

A nyírási modulus jelentősége a mérnöki és építőiparban

Az EPS szendvicspanelek nyírási modulusa fontos paraméter a tervezésben és az építésben, mivel befolyásolja a panel nyíróerők ellenálló képességét és szerkezeti integritásának megőrzését. Íme néhány kulcsfontosságú alkalmazás, ahol az EPS szendvicspanelek nyírási modulusa kritikus fontosságú:

Szerkezeti tervezés

A szerkezeti tervezés során a nyírási modulus segítségével számítják ki a panel terhelés alatti nyírószilárdságát és lehajlását. A mérnökök ezen információk alapján határozzák meg a megfelelő panelvastagságot, távolságot és alátámasztási feltételeket, hogy biztosítsák, hogy a szerkezet biztonságosan ellenálljon a várható nyíróerőknek. Például egy nagy fesztávú épületben a tető- vagy falrendszerben használt EPS szendvicspanelek nyírási modulusának elegendőnek kell lennie ahhoz, hogy megakadályozza a túlzott elhajlást és biztosítsa a szerkezet stabilitását.

Szeizmikus ellenállás

A földrengéseknek kitett területeken az EPS szendvicspanelek nyírási modulusa kulcsfontosságú az épület szeizmikus ellenállásának biztosításához. Egy földrengés során az épületet vízszintes nyíróerők érik, amelyek a szerkezet kilengését és deformálódását okozhatják. A nagy nyírási modulusú EPS szendvicspanelek segítenek eloszlatni ezeket az erőket, és megakadályozzák az épület összeomlását. Ezenkívül az EPS szendvicspanelek könnyű természete csökkentheti a szerkezet szeizmikus terhelését, tovább javítva a szeizmikus teljesítményt.

Szélállóság

A nagy szélsebességű területeken az EPS szendvicspanelek nyírási modulusa fontos a szél által kiváltott nyíróerőkkel szemben. A szél jelentős oldalirányú erőket fejthet ki az épületre, ami a falakon és a tetőn nyírófeszültséget okozhat. A nagy nyírási modulusú EPS szendvicspanelek biztosítják a szükséges merevséget és szilárdságot, hogy ellenálljanak ezeknek az erőknek, és megakadályozzák az épület károsodását vagy elrepülését.

Az EPS szendvicspanelek nyírási modulusát befolyásoló tényezők

Számos tényező befolyásolhatja az EPS szendvicspanelek nyírási modulusát, többek között:

Magsűrűség

Az EPS maganyag sűrűsége jelentős hatással van a panel nyírási modulusára. Általában a nagyobb sűrűségű EPS hab nagyobb nyírási modulussal rendelkezik, mivel tömörebb sejtszerkezettel rendelkezik, és kevésbé hajlamos a deformációra. A magsűrűség növelése azonban növeli a panel súlyát is, ami bizonyos alkalmazásokban nem kívánatos.

Burkolat anyagvastagsága és típusa

A burkolóanyagok vastagsága és típusa is befolyásolhatja a panel nyírási modulusát. A vastagabb burkolóanyagok és a nagyobb nyírási modulusú anyagok, mint például a fém vagy az üvegszál, nagyobb merevséget és szilárdságot biztosítanak a panelnek. A burkolóanyag kiválasztása azonban más tényezőktől is függ, mint például a költségek, az esztétikum és a tűzállóság.

Ragasztási szilárdság

Amint azt korábban említettük, a mag és a burkolóanyagok közötti kötési szilárdság kulcsfontosságú a panel nyírási teljesítménye szempontjából. Az erős kötés biztosítja a nyíróerők hatékony átvitelét a rétegek között, míg a gyenge kötés delaminációhoz és csökkent nyíró modulushoz vezethet. A kötési szilárdságot olyan tényezők befolyásolhatják, mint az anyagok felület-előkészítése, a felhasznált ragasztó típusa és a kikeményedés körülményei.

Hőmérséklet és páratartalom

A hőmérséklet és a páratartalom befolyásolhatja az EPS szendvicspanelek nyírási modulusát is. Az EPS hab érzékeny a hőmérséklet-változásokra, mechanikai tulajdonságai a hőmérséklettel jelentősen változhatnak. Magas hőmérsékleten a hab meglágyul és elveszítheti merevségét, alacsony hőmérsékleten pedig törékennyé válhat, és hajlamosabb a repedésre. A páratartalom befolyásolhatja a mag és a burkolóanyagok közötti kötési szilárdságot is, mivel a nedvesség hatására a ragasztó lebomlik vagy az anyagok megduzzadhatnak.

Az EPS szendvicspanelek nyírási modulusának mérése

Számos módszer áll rendelkezésre az EPS szendvicspanelek nyírási modulusának mérésére, többek között:

Nyírási teszt

A nyírási teszt során nyíróerőt kell kifejteni a panelre, és meg kell mérni a keletkező nyírófeszültséget és alakváltozást. A nyírási modulus ezután a ( G = \frac{\tau}{\gamma} ) képlettel számítható ki. Ezt a módszert általában laboratóriumi vizsgálatok során használják a panel nyírási tulajdonságainak ellenőrzött körülmények között történő meghatározására.

Dinamikus mechanikai elemzés (DMA)

A dinamikus mechanikai elemzés egy olyan technika, amely egy anyag viszkoelasztikus tulajdonságait méri a hőmérséklet, a frekvencia és az idő függvényében. Azáltal, hogy a panelt kis oszcilláló nyíróerőnek teszik ki, a DMA információt szolgáltathat a panel nyírási modulusáról, csillapítási tényezőjéről és egyéb viszkoelasztikus tulajdonságairól. Ez a módszer hasznos a panel viselkedésének tanulmányozásához dinamikus terhelési körülmények között, például rezgések vagy szeizmikus események esetén.

Ultrahangos vizsgálat

Az ultrahangos vizsgálat egy roncsolásmentes vizsgálati módszer, amely nagyfrekvenciás hanghullámokat használ a belső hibák észlelésére és az anyag mechanikai tulajdonságainak mérésére. A panelen áthaladó ultrahanghullámok sebességének mérésével megbecsülhető a nyírási modulus. Ez a módszer gyors, nem invazív, és a panel nagy területeinek rövid időn belüli tesztelésére használható.

Következtetés

Összefoglalva, az EPS szendvicspanel nyírási modulusa olyan kritikus tulajdonság, amely befolyásolja a szerkezeti teljesítményt és a különféle alkalmazásokhoz való alkalmasságát. A nyírási modulus számos tényezőtől függ, beleértve a maganyag tulajdonságait, a burkolóanyagokat és a rétegek közötti kötést. Az EPS szendvicspanelek nyírási modulusának megértése elengedhetetlen a mérnökök és építészek számára a biztonságos és hatékony szerkezetek tervezéséhez.

Ha érdekel a vásárlásEPS hab szendvicspanel,70 mm-es EPS szendvicspanel, vagyEPS szendvics fali panel, javasoljuk, hogy további információért forduljon hozzánk. Szakértői csapatunk részletes műszaki leírásokkal, termékmintákkal és árképzési lehetőségekkel tud szolgálni, hogy megalapozott döntést hozhasson. Várjuk, hogy együtt dolgozhassunk a következő projektjén.

Hivatkozások

• Gibson, LJ és Ashby, MF (1997). Sejtes szilárd anyagok: szerkezet és tulajdonságok. Cambridge University Press.
• Hansen, JM és Nielsen, MP (2005). Szendvicsszerkezetek: tervezés és elemzés. CRC Press.
• ASTM International. (2017). Szabványos vizsgálati módszerek kompozit anyagok nyírási tulajdonságaira V-hornyolt gerenda módszerrel. ASTM D5379/D5379M-17.
